随着新一代信息技术加快普及应用，5G、云和人工智能正加速智能社会的到来，三大技术正在重构网络。随着我国5G产业快速推进，中国移动、中国联通、中国电信加快步伐，全业务运营时代已经到来。全业务运营时代的特点是：网络规模大；业务种类将越来越多。越来越多的人开始进入信息通信网络且使用各种娱乐、商务、贸易等信息通信服务，一旦网络安全出现问题，必将带来十分严重的后果。因此，IT运维系统在逐步升级的过程中，除了要支撑多业务、融合计费等需求之外，还要提供高等级的安全保障。

第1章 电信运营商网络运维痛点

        5G时代的到来，为运营商带来了全新的商业模式，随着运营商业务发展，业务支撑网络和业务系统越来越复杂。网络线路、网络设备、云资源等基础设施的不断增加，使得整个网络结构变得非常庞大而且复杂；同时随着业务系统的增加，业务场景越来越多，业务复杂度越也越来越高。在传统运维管理手段下，对于多段网络、多层架构的应用，在问题发生时，分析定位、排障的速度相对较慢。

具体表现为如下：

• 各电信运营商网络中都存在大量的 IT 基础架构设施、云、虚拟化等，各种设备类型和设备厂家众多，难以统一管理；
• 设备多分布在大大小小很多个机房，运维管理效率低下，且各系统的分散建设，造成重复建设、重复投资，造成资源浪费、能耗无谓增加；
• 随着业务系统逐步上云，电信运营商对云的监控提出更高要求，目前对云环境、容器环境的管控覆盖面及手段尚有不足；
• 电信运营商网络中业务系统众多、网络结构复杂，其中的网络设备、服务器、数据库、中间件、分流设备、交换机、存储、云、虚拟化、应用等发生问题时定位困难；
• 分层、多厂家、异构等多种场景下，问题诊断和分析的复杂度高，故障定位和根因分析困难，排障费时费力；
• 运维监控产品能力参差不齐、运维数据分散，缺乏数据统计和分析，分析问题故障时无法形成有效联动；
• 缺乏对IP地址等网络资产生命周期管理；
• 运维人力外包形式普遍，手工运维+零散工具导致工作量居高不下，缺乏灵活定制和使用的能力，且对运维人员经验依赖较重

第2章 智和信通电信运营商IT运维方案

        当前，电信运营商面临着5G、虚拟化、物联网等技术冲击的压力，为推进自身业务数字化，电信运营商建设了大量的IT系统，系统规模呈几何级增长，加之虚拟化微服务架构复杂多变，同时也急需提升效率、优化成本。北京智和信通电信运营商IT运维方案，通过对各类网络场景下的跨域资源整合、数据深度挖掘、异常监测、自动化运维等能力，实现电信运营商IT运维从标准化向自动化、智能化、数字化转型。

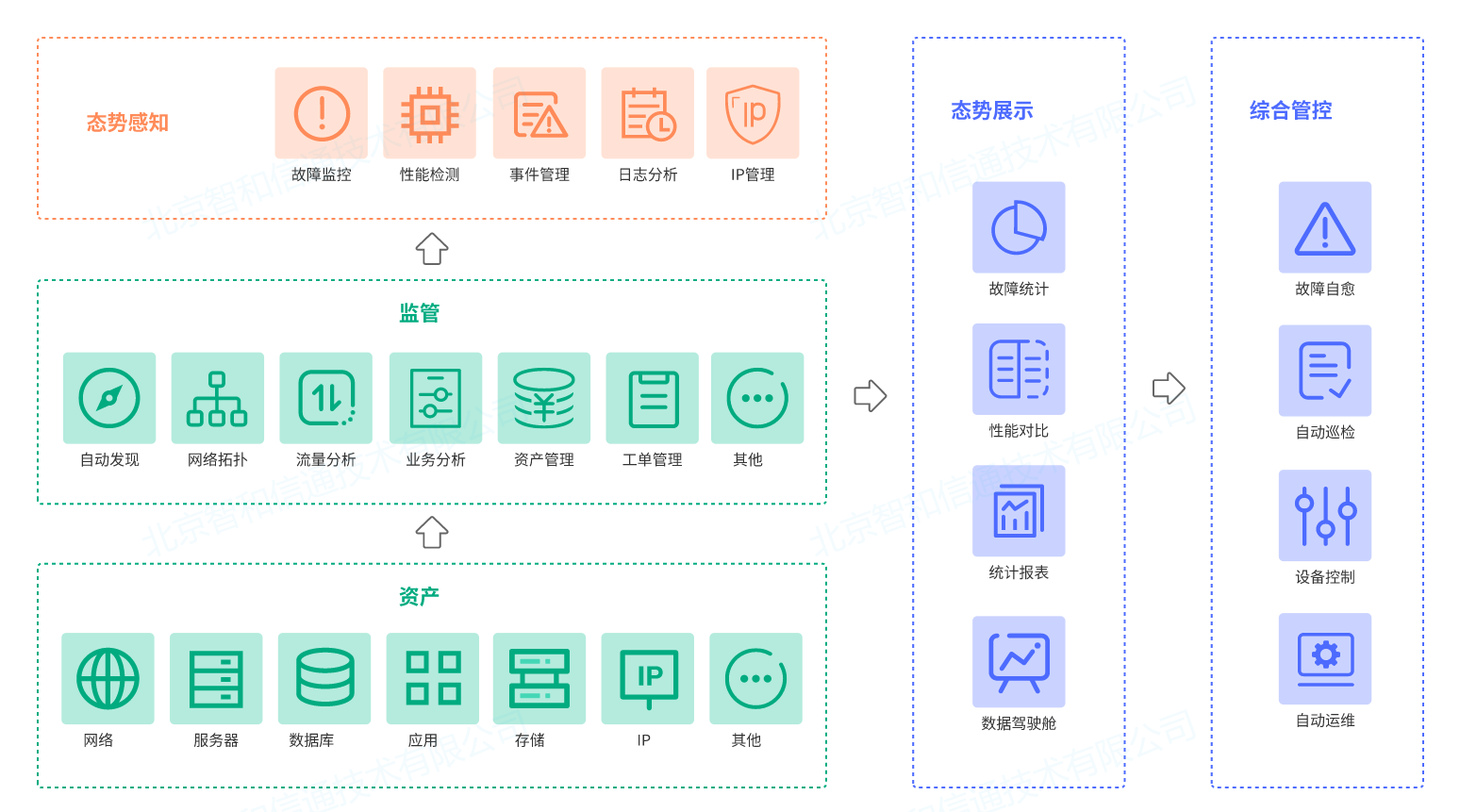

智和信通电信运营商运维平台功能模型

2.1.多网融合架构可视化

运营商多采用多网融合架构，一般来讲，运营商网络包括省际和省内骨干网络，各省内又包含许多城域网，城域网下又有许多用户驻地网通过接入网连接进来。网络架构中软硬件环境涉及的技术复杂，厂商众多。北京智和信通通过网络架构拓扑可视化能力，将网络数据从离线表格转移至平台内，从静态的网络架构数据转化为动态智能拓扑，实现全网设备、资源、链接关系、IP等实时更新、快速定位。

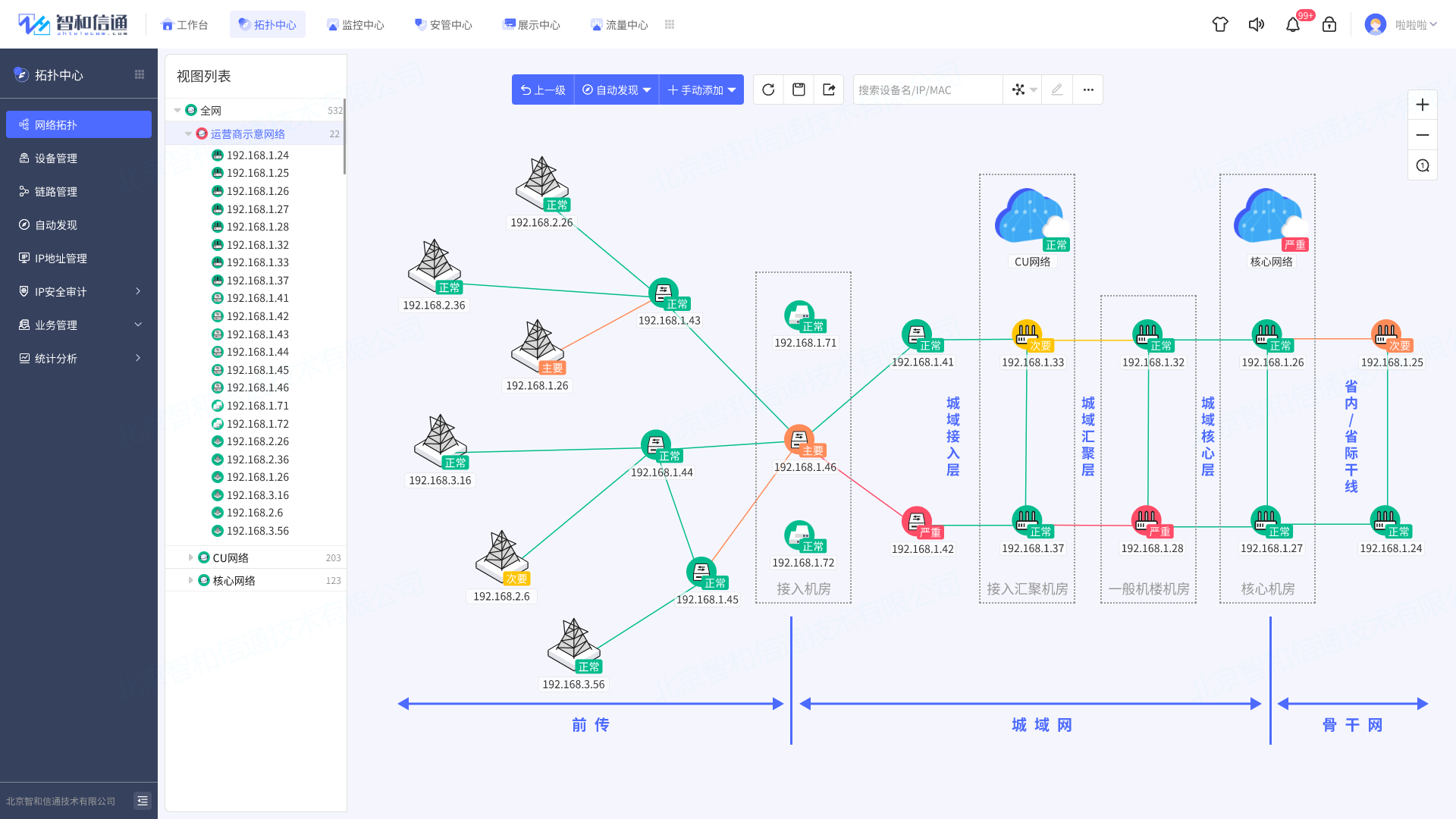

多网融合网络拓扑示意图

2.2.核心网络架构可视化

        在动态拓扑上展现设备实时状态，通过树形、平面结构联动展示设备间链接关系，按片区、按地域、按层级等多种布局方式划分网络，使用不同颜色、粗细、图标表示被管对象的状态信息，助力运维人员实时了解网络架构及全网运行状态，快速感知资源、链路、流量等异常信息。

IP承载网络拓扑示意图

2.3.基站、机房架构可视化

        以2.5D管理视图对不同品牌、类型、版本的网络设备、安全设备、存储、主机、中间件、数据库、虚拟化、应用服务、视频监控、动力设备、环境设备等进行统一、全方位、多层次的综合管理，实时分析资源当前性能和运行状态，直观反映资源的动态变化对支撑业务的影响。

2.5D机房监控示意图

2.4.端到端全链路可视化

从整体维度到局部维度展示电信运营商网络内设备链路各项指标，整体可观测、可告警、可分析、可统计，通过实时监控各个端口以及每条线路的通断情况和性能指标，结合专业的流量监控分析能力，对链路容量进行即时监控，并生成流量分析报告，为容量规划提供依据。

链路综合信息示意图

2.5.全网资源监控可视化

        本方案实现网络设备信息高频采集，并结合智能算法，实现对整体网络架构、设备运行状态、业务可用状态的实时信息采集和感知。针对电信运营商网络内各类设备、业务系统构建统一、智能监控体系，对业务系统、操作系统、基础设施、主机存储、数据库、中间件、虚拟化、云、数据中心机房等全方位监管。屏蔽厂商、型号差异，掌握电信运营商网络整体运行情况和运行效能，能高效、快速、精准进行故障定位诊断。

设备资源可视化显示

2.6.视频设备集中监控

        本方案可对不同品牌、不同型号的摄像头进行统一运维，融合网络高清、智能分析、多级管控为一体。支持监管视频监控体系涉及的视频前端设备（摄像头、卡口、编解码器）、传输设备（光纤收发器、EPON 等）、内场设备（网络与安全设备、主机/虚拟机、存储设备）、机房动力环境等统一接入、集中管理。

视频监控效果示意图

2.7.精细化私有云监控

        方案基于对私有云中的系统资源、租户资源的监控，实现云资源的生命周期管理，通过可视化运维编排，进行云管理策略预设配置、云策略批量/定时执行、智能监控巡检。支持多云纳管、持续监控，对云的容量进行智能化分析，为容量优化提供依据。

2.8.设备模型库监管无限制

        方案采取用户自定义设备类型及其设备资源的方式，赋予用户自定义适配设备的能力，更大可能地支持对不同设备类型的支持。通过自定义设备类型及其设备资源，更大限度上提高了智和网管平台的管理范围，真正实现了对设备及其资源的化管理，达到管控万物的目标。

2.9.实时故障预警，及时洞察异常信息

        方案通过统一的故障管理平台，将各个模块中的监控信息统一采集、分析，实现整个电信运营商网络中各种事件信息、设备故障、网络异常、流量异常等告警，以智能化手段进行标准化的分析、压缩、并归关联等，通过多种方式实时传达告警信息，保证落实到指定人员进行处理，为电信运营商提供主动式的故障解决方案。

        采集电信运营商所有联网设备，如存储、服务器、路由器、交换机、防火墙、虚拟化、云、PTN等设备、资源、应用、服务等状态信息，通过对告警机制以及阈值的设置，即时获取准确的告警信息，快速定位告警设备，提升告警处理效率，降低因设备故障带来的损失。

2.10.人工运维与故障自愈结合

        将人工运维与故障自愈结合，无需针对告警进行手动处置，只需预编排告警处理流程，平台根据场景自动触发，实现故障自愈。

        通过实时发现告警，进行预诊断分析，判断告警类型和级别，如果是一般告警，平台进行自动恢复，如果是严重复杂告警则通过告警通知、运维工单等形式通知运维管理人员，进行人工处理。同时，将只能有专家处理的各类操作和判断转化为可存在于平台内的流程，形成可保留可复用的运维知识。

2.11.IP地址全生命周期监管

        对于电信运营商的网络IP资产，采取统一数据标准，对整体网络中的IP和MAC进行梳理和管理，记录MCA和IP的对应关系、IP使用单位并关联合同附件，IP/合同到期后进行提醒。

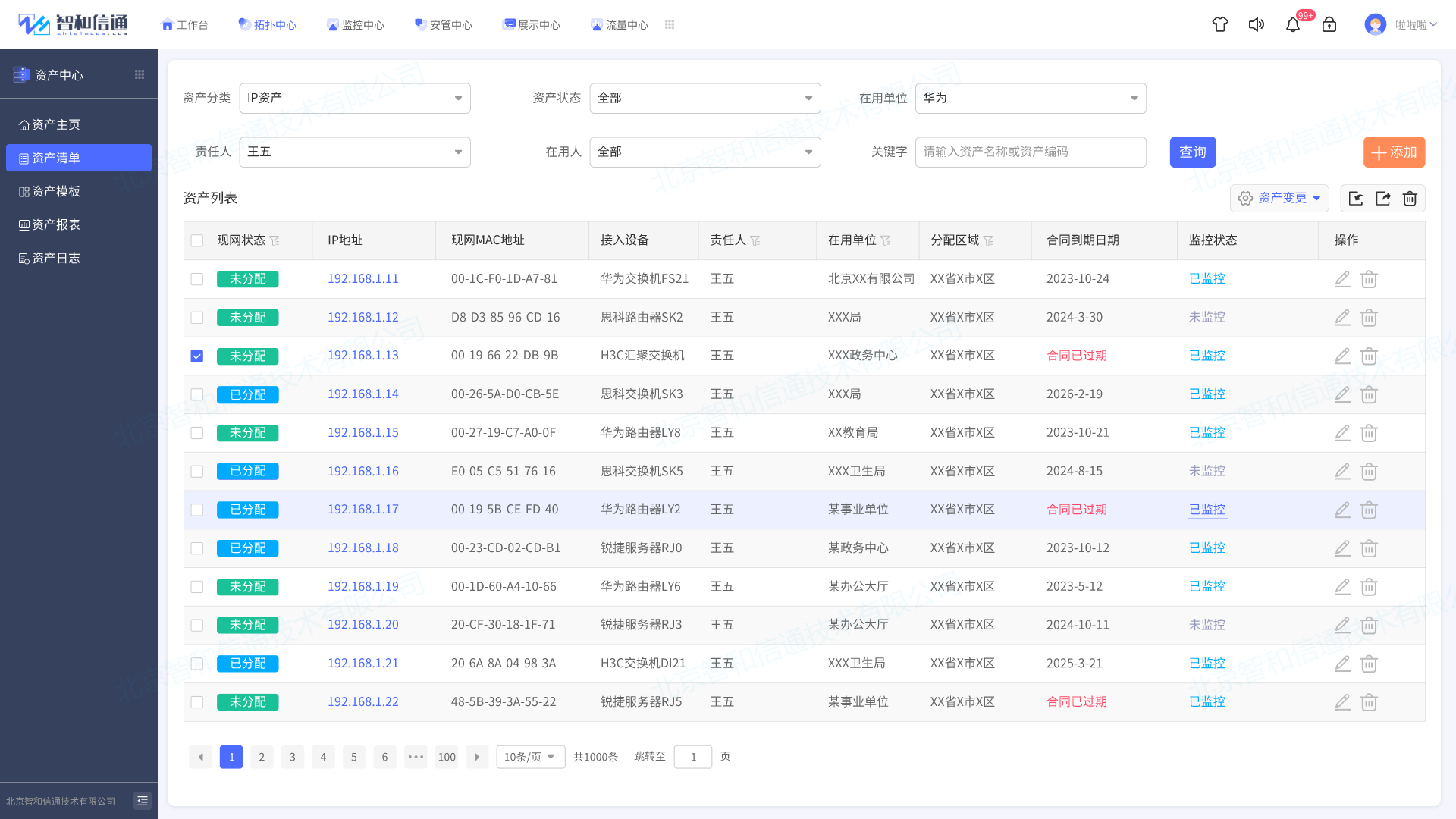

IP生命周期管理

        建立健全IP资产台账，通过自定义多级资产分类，细化资产类别，实现资产分类管控，提高资产精细管理程度。从IP分配、调用、回收等，每一步操作均实现完整记录，支持追溯，通过平台实现IP资产整个生命周期的全流程闭环管理，使得IP资产每一次生命周期变更，都有流程可依、都有迹可循，从而实现IP监管。

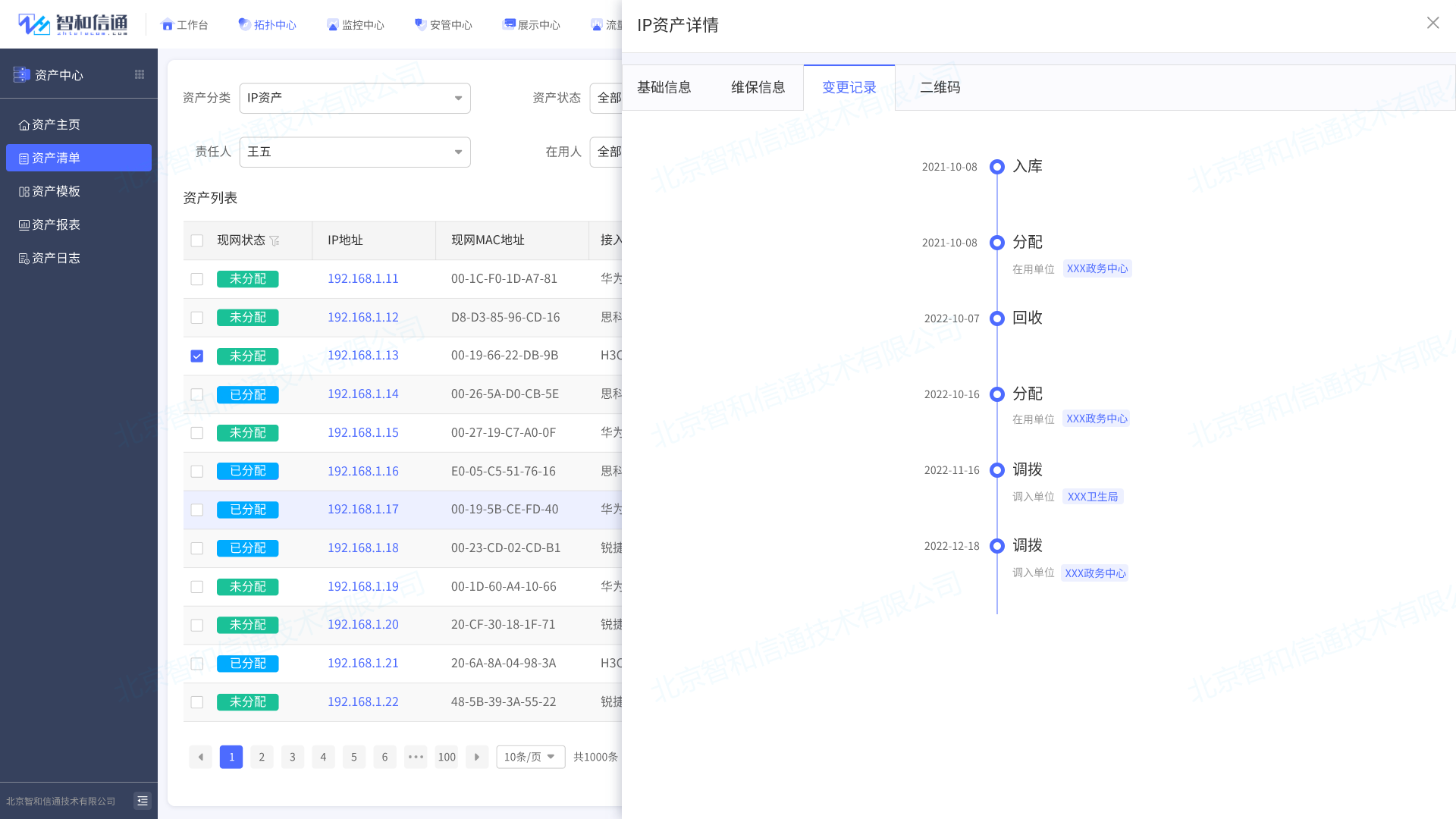

IP变更记录

2.11.1.子网及IP地址信息查看

        方案支持端到端规划、部署、管理和监控IP 地址。通过智能IP扫描能力，定义多层次子网，然后扫描其范围内每个IP地址的当前状态，包括IP地址，MAC地址等信息，也可以查看IP段内地址使用详情，便于IP地址分配管理等。

2.11.2.IP地址分配与使用

        支持通过端口视图及列表视图的形式，展示当前IP地址的使用情况，可查看某个子网的IP现网详情信息，如IP、掩码、主机名、设备类型、现网MAC、现网接入设备、现网接入端口、规划MAC、规划接入设备、使用人等，可批量分配IP地址。

2.11.3.IP地址异常追踪

        方案支持通过追踪IP地址的历史关联MAC、接入设备/端口变更记录等与规划绑定MAC、规划接入设备/端口进行对比分析，当与规划不一致时生成一条异常记录，从而审核IP/MAC是否正确使用。

2.11.4.IP-MAC绑定

        对全网MAC和IP进行配对绑定，并周期性对MAC-IP进行检测。自动将规划表中的IP-MAC设置为绑定关系，自动扫描在线终端，当MAC-IP的绑定关系发生冲突时产生告警，保证入网终端安全可信。

2.12.全覆盖IT资源自动巡检

        传统的人工巡检，尤其是应用巡检，缺乏统一的规范、标准，导致巡检的范围和深度都存在一定的局限性，并且是基于人工的手工统计，工作效率比较低，同时耗费较大的人力资源。

        本方案依托平台将以前依赖手工进行的日常巡检转换为自动化、定时执行的巡检策略。制定统一的巡检指标、巡检方式、巡检频度等，保证巡检标准化、巡检范围、巡检深度；通过设计巡检作业、数据采集方式、自动化作业调度等实现日常巡检的自动化，代替手工工作，提高效率的同时，解放管理人员，释放管理人员更多的精力，使更多的精力处理更重要的事项。

2.13.业务可用性管理

        电信运营商业务系统流程从终端用户侧的柜面、手机APP、官网、CRM系统、在线客服系统，到在线计费系统，再到后端核心系统，每个环节互相关联影响。本方案以保障业务可用性为基础，通过对承载业务的IT基础设施构建真实的业务模型。直观呈现面向服务的业务系统体系架构；准确反映设备异常对核心业务、用户造成的影响和威胁，快速查明导致业务中断的故障源，帮助运维人员做出及时响应，保障业务连续性。

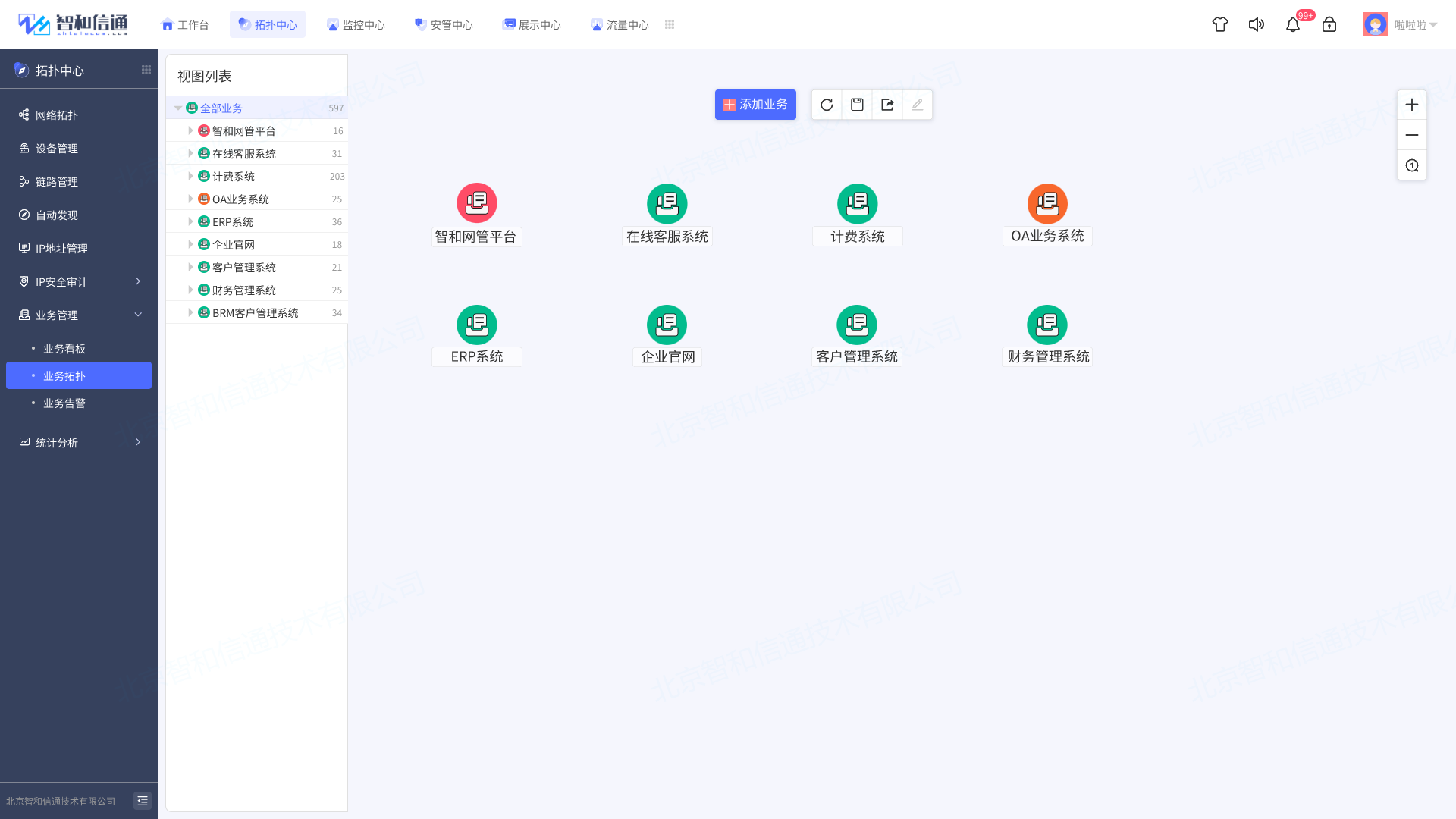

电信运营商业务系统示意图

2.13.1.业务可用性拨测分析

        针对业务应用性能与用户体验进行检测分析，无需安装插件即可提供开箱即用的主动拨测试业务监测。直观、便捷地帮助运维人员对电信运营商内办公系统、支付系统、在线客服系统、在线计费系统、CRM系统、官网、手机APP系统等进行监控，掌握业务的运行状态和健康水平，了解业务动态变化趋势，快速定位故障源，降低运营风险。

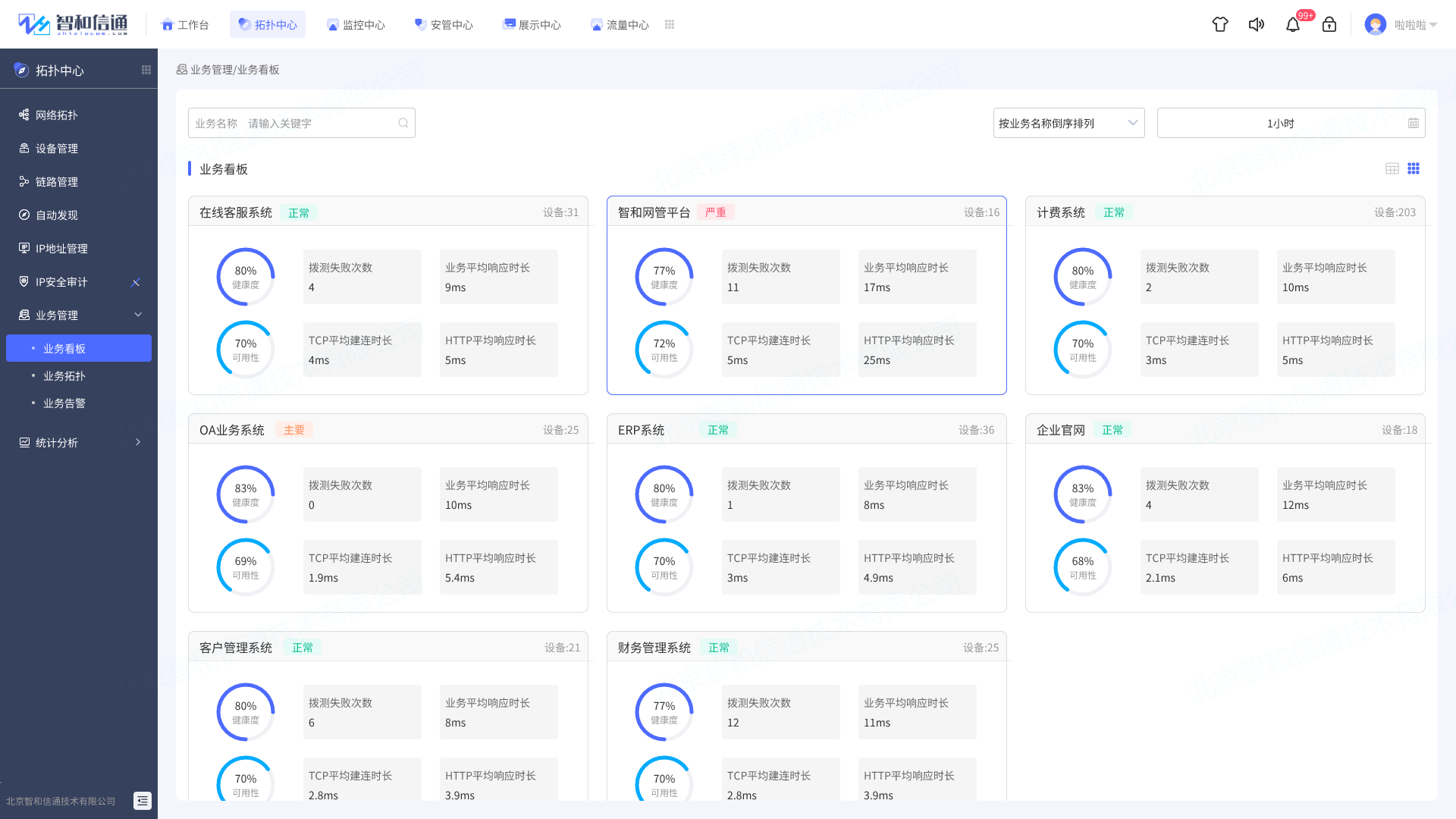

电信运营商业务看板示意图

2.13.2.业务依赖关系可视展示

        方案通过构建包含各业务整体流程的调用依赖关系图谱，展示业务部署中网络设备间多维度关系拓扑。对从业务的前台受理到真正完成的整个业务流程所依赖的业务应用、服务器、中间件、数据库、操作系统等进行实时监控分析，通过可视化的方式呈现业务健康状况，联动设备监控，快速定位导致业务健康指数波动的原因，保障核心业务流程稳定、高效。

2.14.全网带宽、流量监控与回溯分析

        方案基于海量流量数据的存储挖掘，实现对网络流量的侦测分析。通过网络流量分析技术，采集、分析、存储所有网络流量，回溯分析数据包特征、异常网络行为，以多维数据分析和深度挖掘为手段，实现数据包层面的流量追踪，发现潜伏于网络中的未知攻击。

        提供设备、接口、IP、服务、应用、会话等层级的带宽监控，实时监控带宽使用趋势与带宽占用分布，并通过图表展示，快速识别网络带宽滥用，分析高带宽使用情况，识别带宽消耗较大的应用程序、服务、协议或 IP 地址，避免网络容量过载，并提升更终用户网络体验。

2.15.无人值守的设备远程配置

        网络承载的业务经常发生变更，面对业务的变更运维工程师往往要对大量设备进行操作，此时如果依靠工程师逐一登录设备进行命令下发、策略配置，将产生大量重复性的工作，不但导致运维效率低下，也不可避免地产生人为配置错误。

        通过批量作业并行处理能力，实现多设备并发批处理操作。通过自动化流程，将简单的设备控制操作在大批量设备进行执行，并对执行过程进行监督，对执行结果进行检查。在安全合规的前提下，将运维人员从整体的变更流程及变更内容的准备中解脱出来，实现网络变更、设备配置自动化。

针对不同类型的设备，支持进行各种控制、配置操作。

• 对服务器/主机/虚拟化，支持一键开关机、进程管理、应用管理、容量管理等
• 对交换机/路由器，支持ACL、QoS、流量策略、端口策略等
• 对安全设备，支持防护管理、认证管理、NAT管理、VPN管理、内容控制等
• 对数据库/中间件，支持空间管理、池管理、会话管理、连接控制等
• 对传输设备，支持终端管理、链路管理、信号控制、功率配置等
• 对其他设备，支持结合用户实际场景，通过拖拽流程的方式实现自定义管控策略

        支持不同厂商，如Cisco、HP、Nortel、Juniper、3Com、D-link、Foundry、Dell、Proxim、NetScreen、华为、H3C、锐捷、中兴等多家厂商的网络设备。

2.16.全场景自动化运维

        方案将电信运营商网络运维中涉及的服务、命令、操作、执行组件化、策略化，将需要进行的运维服务、操作等以组件、策略的形式托管至平台中进行维护和管理，通过简单灵活地编排能力，使用者可以选择业务场景所需地测，通过可视化拖拽的编排方式进行组合，即可完成应用场景端到端的图形化编排，最后以多种方式触发执行即可完成期望的运维变更任务，从而实现高效、稳定、安全的智能运维。

2.17.可视化数据分析

        利用图形、图表、图表等易于理解的形式，提取和分析大量复杂的电信运营商网络中各类运维数据，呈现分析结果，从而帮助运维人员在短时间内更好地理解和获得更多的信息，帮助运维部门能够实时了解业务和其所依赖IT资源的运行状况，以及提供系统运维和优化的指示和依据。

        适配各种应用场景，二十四小时不间断监控，细粒度可达网络中每个设备、资源和链路。所有的网络故障都一目了然地呈现，大大降低了管理成本，同时也提高了运维人员处理故障的能力，节省的故障处理时间，为运维人员管理网络提供了可靠的保证。

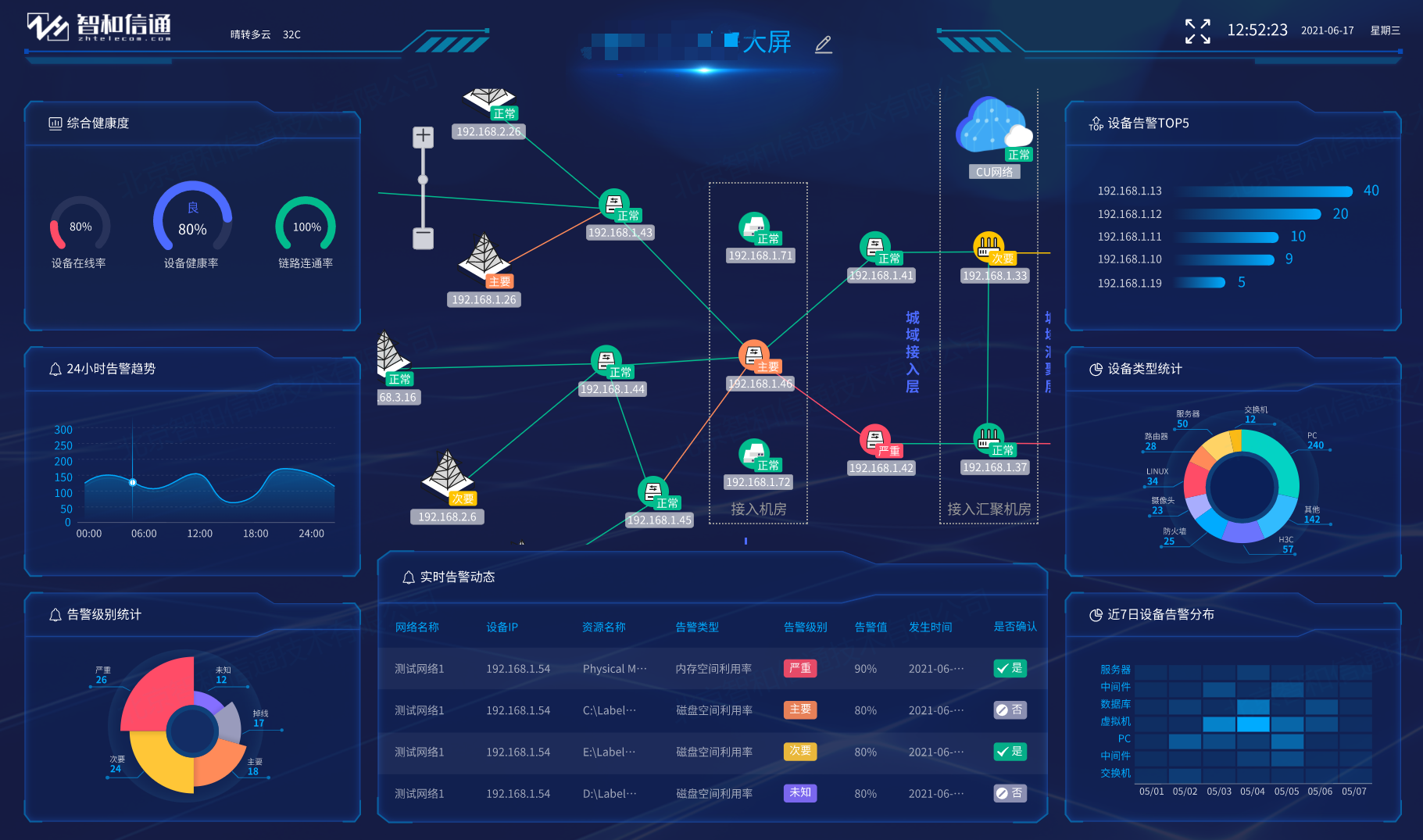

运营商大屏示意图2.18.快速建设运维工单体系

        通过方案实现运维工单“无纸化”，支持于设备和故障管理页面快速创建工单，把控故障处理进度，通过工单平台简化故障处理流程，形成自动化故障处理机制，并在每个处理流程的节点上责任到人，实现在快速响应故障的同时，实现兼顾运维流程管控。

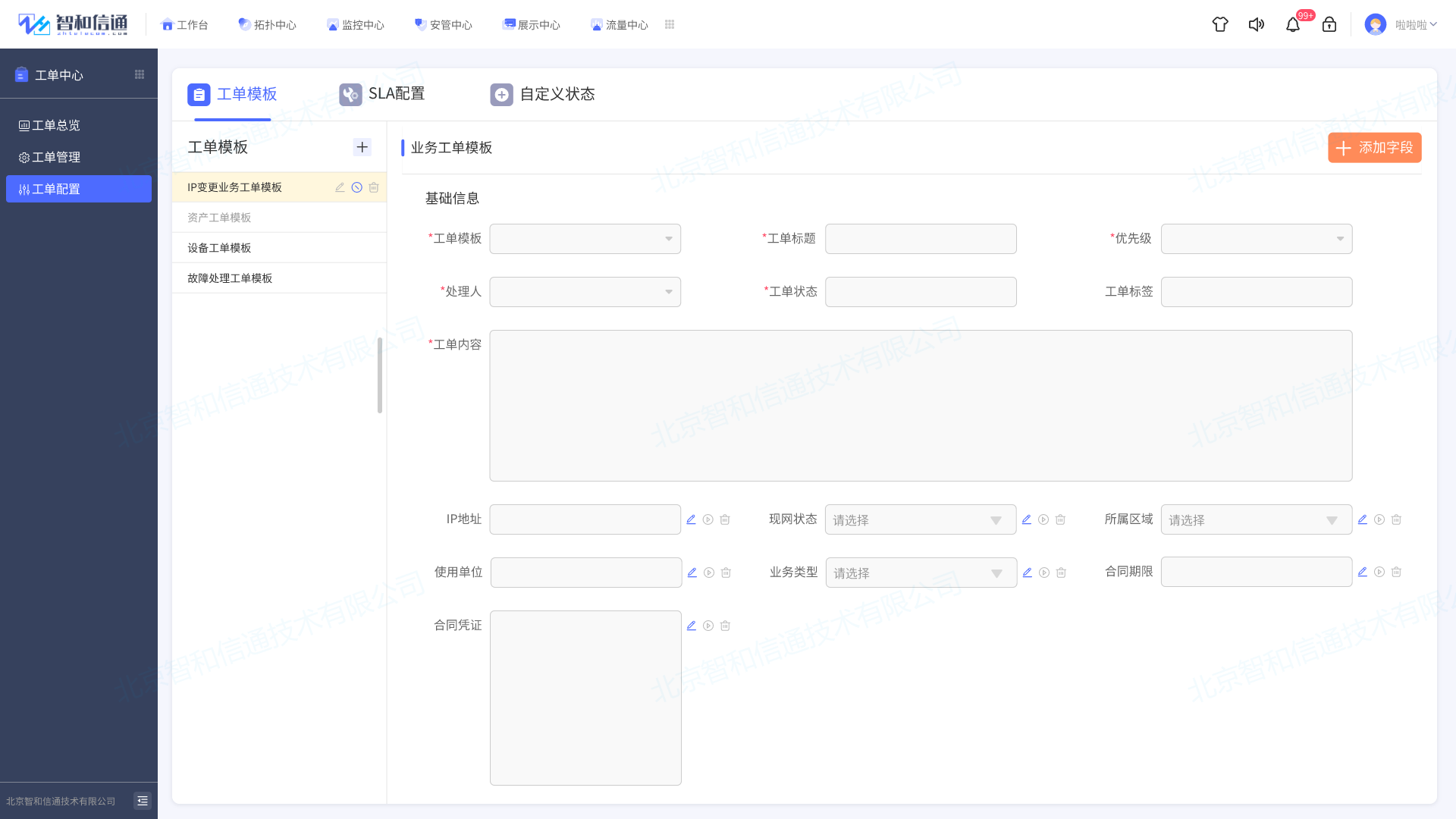

业务工单示意图

        结合电信运营商开户、销户、彩铃、如装机、 拆机、 加三方通话、减增新业务等业务需求场景，自定义工单模板内的字段，并对字段排序进行调整，使工单根据业务的不同更加贴合用户实际使用情况，提供为不同工单模板设置不同状态的能力。

第3章 自主研发安全可控 适配国产信创环境

        信创产业包含了从IT底层的基础软硬件到上层应用软件的全产业链的安全可控，涵盖了应用软件、信息安全、IT基础设置、基础软件四个领域。其中，基础软件是信息系统更核心的部件，是保障信息系统安全的重要阵地和防线，其创新应用与自主可控关系到国家安全和利益，也是产业自主发展的基础。

        本方案支持部署运行在中标麒麟、银河麒麟、红旗Linux等国产操作系统，支持在达梦、金仓、神州等国产数据库进行数据存储，通过东方通等国产中间件提供对外服务[8]，支持龙芯、申威等国产CPU架构，并实现对国产化CPU、服务器、数据库、中间件等IT软硬件设备的综合监控与运维管理。

第4章 方案应用价值

        通过部署智和信通电信运营商IT运维方案，构建了自动、自优、自愈、自治的智能运维模式，助力运营商达到统一标准、统一运营、统一管控、统一规划管理。

        实现对所有IT设施不同层次、不同维度的拓扑可视化及性能指标智能分析；建立面向宿主机、虚拟机、容器、5G网元的多维度网络监测视图，通过跨硬件层、虚拟层、网元层的统一可视化监控运维能力，降低各技术专业运维难度；实现跨层的可视化，解决了故障快速定界、定责的难题，快速定位故障源，提升排障时效。

第5章 标杆案例

        智和信通电信运营商IT运维方案成果，其可靠性在电信运营商大规模、高复杂的网环境下得到了验证，并得到用户的充分认可。

5.1.中国移动集中统一运维

5.1.1.项目背景

        中国移动是我国三大移动运营商之一，公司主要经营移动通信业务，国内、国际固定电话网络与设施，语音、数据、图像及多媒体通信与信息服务，电信增值业务，IP电话业务等国家批准的其他业务，以及与通信及信息业务相关的系统集成等业务。

        2010年中国移动通信集团在全国建设了不良信息过滤系统，此系统由不良信息过滤软件、Windows 服务器、Linux 服务器、数据库、分流设备、交换机、存储服务器等构成。

5.1.2.核心需求

        中国移动需要一套集中的OMC（操作维护中心）监控软件，对不良信息过滤系统的所有的设施进行监控，包括过滤软件、Windows 服务器、Linux 服务器、数据库、分流设备、交换机、存储服务器等。具体需求如下：

• 集中部署OMC，分域管理：各省市管理人员从Internet登录到OMC系统，对本省的设备进行监控；
• 穿透私网：要管理的设备分散在各省公司下不同城市的机房中， 网管服务器无法直接访问各省设备；在北京的中心机房，可以监控到其他机房的设备运行情况；
• 严格的故障处理机制：故障发生、故障通知、故障清除、故障确认、故障恢复，需要符合中国移动的运维管理规定；
• 时效性要高：发现故障的时间，平均不能低于30秒，更大不能过1分钟；每台设备 10—20个需要监控的故障/性能指标，监控周期为10秒钟；
• 统一监控：所有的服务器、网络设备、软件系统在同一界面中统一监控；
• 7*24 小时的监控画面：主监控屏幕需要7*24小时不间断展示告警和警报。

5.1.3.智和信通解决方案

        智和网管平台已实现包括设备拓扑、故障管理、性能管理、配置管理以及安全管理等在内的过1000种基础网管功能，且支持功能扩展。针对中国移动的具体需求，智和信通提出以下解决方案：

• 智和网管平台利用WebService技术采用集中式部署运维平台，分布式部署的网管采集代理，实现中心、片区的层级监测，片区独立运行，中心可以集中管理分部的监测数据；
• 配置代理服务器的IP和端口，做到采集服务端的代理模式，可以做到监控私有网段下的设备；
• 具备主动的故障监控功能，能从众多的事件和状态中，系统将零散的状态信息，总结成为当前工作状态，并产生告警，可以用声音、邮件、短信及时提醒网管人员；
• 采用JAVA多线程任务并发技术，把监测频率提升到秒级，以保证监测数据的实时性和准确性，监控周期更低可以设置为5秒；
• 智和网管平台采用了设备统一模型，可以统一管理Windows 服务器、Linux 服务器、数据库、分流设备、交换机等各种设备类型；
• 客户端与服务端之间网络故障恢复后，网管客户端无需重启，自动恢复，数据库停机/故障恢复后，网管系统客户端、服务端无需重启，自动恢复，支持双机热备功能。

5.1.4.方案成果

        智和运维平台凭借着优秀的秒级故障监控能力、直观的拓扑图界面展示、特有的分省Proxy SNMP网关技术、稳固的故障提示和警报提示，更终在中国移动不良信息过滤系统的北方区域：北京、天津、黑龙江、吉林、辽宁、山东、山西、甘肃、青海、西藏、河南、宁夏共13个省公司 上线使用，并通过了更为严格的功能验收和性能验收。

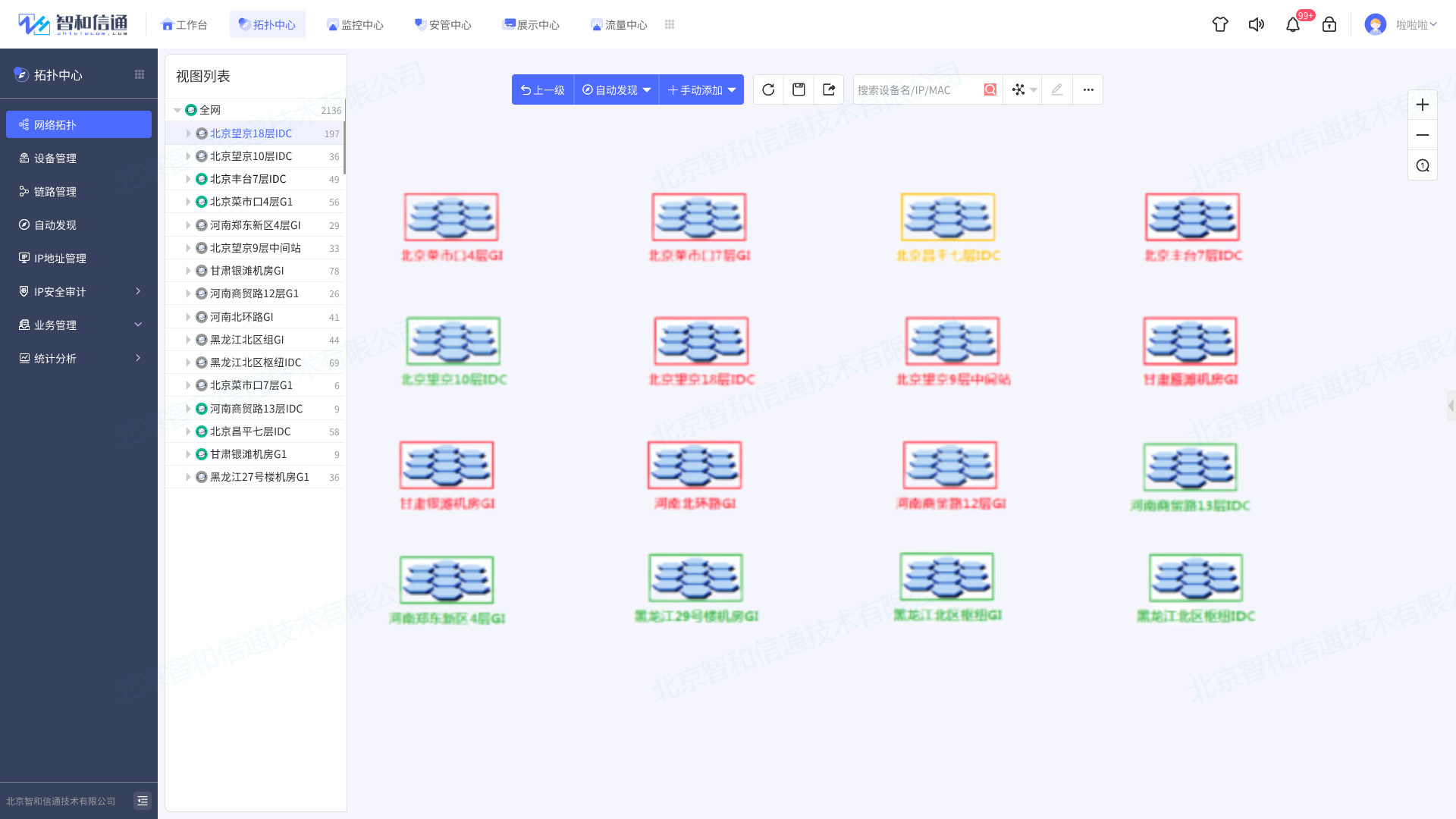

按地域划分管理网络

5.2.北京联通IPTV网络运维

5.2.1.项目背景

        中国联通是我国三大移动运营商之一，公司主要经营移动通信业务，国内、国际固定电话网络与设施，语音、数据、图像及多媒体通信与信息服务，电信增值业务，IP电话业务等国家批准的其他业务，以及与通信及信息业务相关的系统集成等业务。

        IPTV业务管理平台提供统一业务监控模块，实现对华为能力平台（华为S9306、S5352、S930、华为E1000防火墙）、中兴能力平台（中兴2826、4507、8905交换机）、播控网关、IPTV盒端管理平台、IPTV业务管理平台等平台的统一业务监控，监控内容包括网络、主机、存储、应用、业务数据等。

5.2.2.核心需求

        更终用户IPTV统一网管负责对IPTV系统涉及的所有网元（包括服务器、交换机、防火墙、存储设备）及系统和应用的故障告警、日志、性能、拓扑、历史数据（保留一年的历史数据）等信息进行集中管理和展现，并能够按时、日、月进行统计和输出报表。

网元数据要求

        对于网络中的节点要求获取的信息包括但不局限于设备基本信息（IP、类型、名称等）、设备网卡、网卡流量、CPU内存、CDN信息、存储信息、设备性能等参数。

故障告警的要求

        提供多种告警通知（声音、短信、邮件等），多种告警分类，登录失败应产生告警通知管理员，告警阈值可调节，可以分权分区域进行告警。

日志管理的要求

        除了记录基本的操作外，系统中的各设备都需要建立自己的日志文件，定期传递给系统的日志管理，进行集中收集、分析和故障告警。

性能管理的要求

        实时监控设备和网络的状态，获取有关CDN 网络运行的信息及统计数据；并能在所收集的数据的基础上，提供网络的性能统计。

集中展现管理

        对所管理区域CDN 及EPG全网设备提供网络拓扑结构，提供分级的网络拓扑图像及其相关信息，并根据实际运行情况展现维护和管理网络资源，包括各网元设备。支持资源的查询以及统计功能，并且可以实现资源的自动更新。

5.2.3.智和信通解决方案

        针对北京联通IPTV项目的实际需求，智和信通提出了基于智和网管平台定制开发的解决方案。通过开发扩展，让智和网管平台支持各平台通过SNMP、SNMP Trap、FTP、WebServer等协议接口方式进行数据上报的采集监控的采集方式，使平台监控模块可直接采集被监控设备信息。

• 支持SSH协议监控主机、CLI、SMI协议监控存储，JDBC协议监控数据库、HTTP/JMX协议监控中间件；
• 通过SNMP协议，自动发现设备上的资源，如网络接口、内存、CPU与磁盘等信息，通过TCP可以发现设备上存在的软件服务；
• 平台通过SNMP 、SNMP Trap、FTP、WebServer等协议接口方式进行数据上报，平台监控模块直接采集被监控设备信息；
• 智和网管平台具备主动的故障监控功能，能从众多的事件和状态中，系统将零散的状态信息，总结成为当前工作状态，并产生告警，可以用声音、邮件、短信及时提醒网管人员；
• 提供了多项已定义好的数据对象，用于从设备上采集系统信息、网络信息、交换信息、软件信息、磁盘CPU资源、流量信息，可以通过曲线图、趋势图等展示性能指标，可以按天、星期、月 、任意时间段查看性能指标变化。

5.2.4.方案成果

        联通IPTV网管部署上线后，管理员可以通过IPTV网管对网络下的所有网元设备（包括服务器、交换机、防火墙、存储设备）及系统和应用的故障告警、日志、性能、拓扑、历史数据等信息进行集中管理和展现，并能够按时、日、月进行统计和输出报表，方便了管理员对系统的管理，提高了管理的效率。
